گرد و غبار گرد و غبار پالس جت

دستگاه Qingdao Star V1614718 گرد و غبار گرد و غبار پالس شیر جت را فراهم می کند ، این مبتنی بر شیر پالس الکترومغناطیسی دیافراگم و طراحی مکانیسم پیستون ، اتخاذ ساختار تعبیه شده ، با عملکرد دمنده قوی تر و عمر خدمات طولانی تر است. ویژگی های اصلی آن عبارتند از:

ویژگی های ساختاری

متشکل از سر خلبان الکترومغناطیسی ، بدنه پیستون و دریچه ، ناحیه محفظه عقب پیستون از محفظه جلو بزرگتر است و نیروی پنوماتیک حالت اختتامیه حساس را تضمین می کند.

لغو دیافراگم لاستیکی و بهار فشار ، استفاده از ساختار پیستون با استحکام بالا ، دوام را به میزان قابل توجهی بهبود می بخشد.

اصل کار شیر جت پالس گرد و غبار به دو مرحله تقسیم می شود:

حالت دمیدن: پس از ورود سیگنال توسط کنترل کننده الکتریکی ، سر خلبان الکترومغناطیسی سوراخ تخلیه را باز می کند و گاز فشار در محفظه جلوی پیستون پیستون را بالا می برد و کانال دمنده را باز می کند.

 حالت بسته: پس از ناپدید شدن سیگنال ، سوراخ تخلیه بسته می شود ، فشار گاز در محفظه پشت پیستون پیستون را به تنظیم مجدد سوق می دهد و کانال بسته می شود.

معیار فنی

فشار کار: 0.6 mpa 0.2 ~

مشخصات ولتاژ: DC24V یا AC220V/50Hz

درجه حفاظت: IP65

متوسط ​​کار: هوای تمیز

دمای قابل اجرا: نوع دمای اتاق -25 ~ 85 ℃ ، نوع دمای بالا -25 ~ 230 ℃.

طول عمر: 1 میلیون بار

مشخصات نصب گرد و غبار گرد و غبار پالس شیر

الزامات آب بندی: اتصال نخ باید با نوار مواد اولیه PTFE یا درزگیر نخ پر شود و سطح ترکیبی جعبه توزیع هوا باید صاف و تمیز باشد.

پردازش منبع هوا: لوله ورودی هوا از جعبه توزیع هوا باید با یک فیلتر و تنظیم کننده نصب شود و قسمت پایین مجهز به شیر تخلیه است تا اطمینان حاصل شود که هوای فشرده شده خشک و عاری از ناخالصی است.

دقت پردازش: نصب بسته هوا مطابق با پردازش شکل 2 ، برای اطمینان از تحمل اندازه و زبری سطح.

الزامات تمیز کردن: کیسه هوا و دمپایی باید قبل از نصب کاملاً تمیز شود تا از بقایای باقیمانده جلوگیری شود.

پیوستگی

هنگام نصب با منیفولد گرد ، ابعاد باید مطابق شکل 3 باشد تا از تطبیق اتصال (به عنوان مثال دیافراگم φ150/φ120) اطمینان حاصل شود.

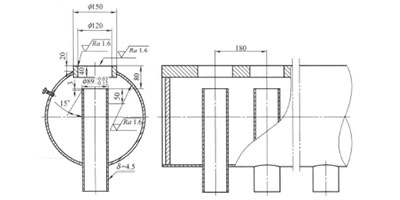

نمودار ماشینکاری اتصال منیفولد (شکل 2) ابعاد کلیدی را مشخص می کند: 180 میلی متر عرض کل ، 15 درجه چمدان ، δ = 4.5 میلی متر ضخامت دیواره.

ابعاد خارجی

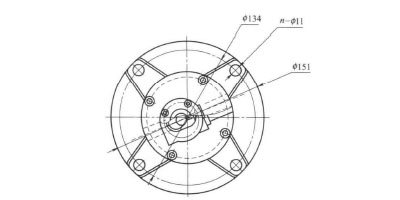

ابعاد خارجی شیر جت پالس گرد و غبار 3 اینچی در شکل 3 نشان داده شده است ، با پارامترهای کلیدی مانند طول کل 134 میلی متر و سوراخ های نصب φ151mm مشخص شده.

با طراحی جمع و جور و ترتیب انعطاف پذیر Blowpipe ، دریچه برای تقاضای تمیز کردن خاکستر با راندمان بالا در سیستم حذف گرد و غبار صنعتی مناسب است. با بهینه سازی ساختار پیستون و کنترل الکترومغناطیسی ، به پاسخ سریع و عملکرد پایدار می رسد و نیازهای دقیق قابلیت اطمینان و دقت برای محصولات صادراتی را برآورده می کند.

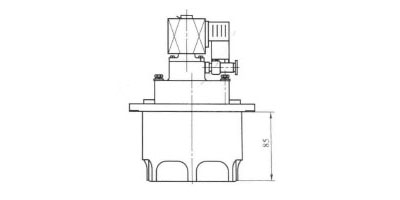

شکل 1 شکل 2شکل 3
